| 1 |
1 |
071-49212
|

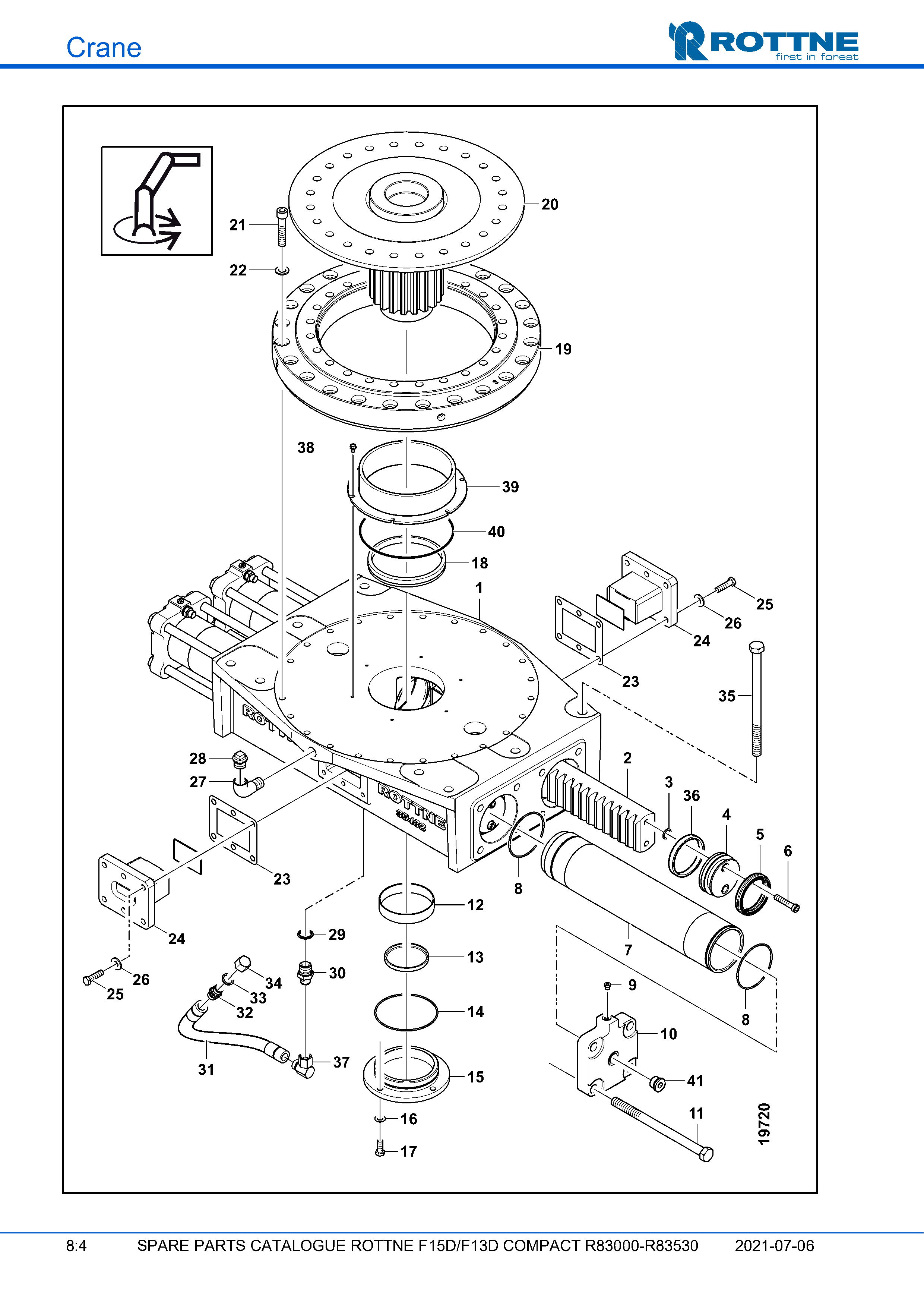

Поворотная рама |
| 2 |
2 |
071-48993
|
Решетка L=678 (корпус-HADENE) |
| 3 |
8 |
625-8325
|
О-кольцо 17,86 X 2,62 70° |
| 4 |
4 |
071-48988
|
Поршень |
| 4 |
4 |
071-74630
|
Поршень |
| 5 |
4 |
628-9120
|
Уплотнение поршня PEN 120/104,5X6,3 |
| 6 |
8 |
601-5242
|
Винт MC6S 12 X 60 12.9 |
| 7 |
4 |
041-15633
|
Гильза цилиндра Ø120 L539 |
| 8 |
8 |
627-5530
|
О-кольцо 124,5 X 3,0 70° |
| 9 |
4 |
638-5401
|
Заглушка с уплотнением R1/8" VSTI |
| 10 |
4 |
071-47807
|
Крышка цилиндра |
| 11 |
16 |
600-2355
|
Винт M6S 20 X 290 |
| 12 |
1 |
646-4403
|
Втулка WB802 12025 |
| 13 |
1 |
041-0185
|
Крышка уплотнения VK 100-12 |
| 14 |
1 |
627-6630
|
О-кольцо 139,5 X 3,0 70° |
| 15 |
1 |
041-0006
|
Корпус подшипника с втулкой |
| 16 |
4 |
620-1011
|
Шайба |
| 17 |
4 |
600-2234
|
Винт M6S 12 X 30 |
| 18 |
1 |
659-1160
|
V-кольцо V-160 S |
| 19 |
1 |
041-0188
|
Шариковый подшипник, поворот Ø600 |
| 20 |
1 |
071-49217
|
Вал вращения (Ø600) |
| 21 |
24 |
601-5298
|
Винт MC6S 16 X 80 12.9 |
| 22 |
24 |
041-0170
|
Шайба BRB 17X30X3 HB300 |
| 23 |
1 |
017-0192
|
Прокладка 0,2 мм |
| 24 |
2 |
041-0005
|
Крышка рейки с подшипниковой вставкой |
| 25 |
12 |
600-2240
|
Винт M6S 12 X 45 |
| 26 |
12 |
620-4013
|
Удерживающая плита 12 H=13 |
| 27 |
1 |
638-5055
|
Угол 90° 1203 R3/4" |
| 28 |
1 |
638-5345
|
Заглушка 1321 наружная R3/4" |
| 29 |
1 |
640-0020
|
Резиновая шайба GBR 3/4" |
| 30 |
1 |
633-0812
|
Штуцер R1/2" X R3/4" |
| 31 |
1 |
655-0427
|
РВД 1/2" L=860 |
| 32 |
1 |
633-0808
|
Штуцер R1/2" X R1/2" |
| 33 |
1 |
640-0018
|
Резиновая шайба GBR 1/2" |
| 34 |
1 |
638-5368
|
Крышка/заглушка FORGE R1/2 |
| 35 |
10 |
600-2388
|
Винт M6S 24 X 280 |
| 36 |
4 |
628-9244
|
Направляющее кольцо PGR 120/115X9,7 |
| 37 |
1 |
636-5808
|
Соединение 1/2 гайка X 1/2 90V |
| 38 |
7 |
607-1611
|
Винт |
| 39 |
1 |
071-60725
|
Маслоотделитель |
| 40 |
1 |
627-8825
|
О-кольцо 209,22 X 2,62 70° |
| 41 |
4 |
638-5405
|
Заглушка с уплотнением R3/4" VSTI |
