Гидравлическая система

H21D Final Tier 4

Расположение компонентов

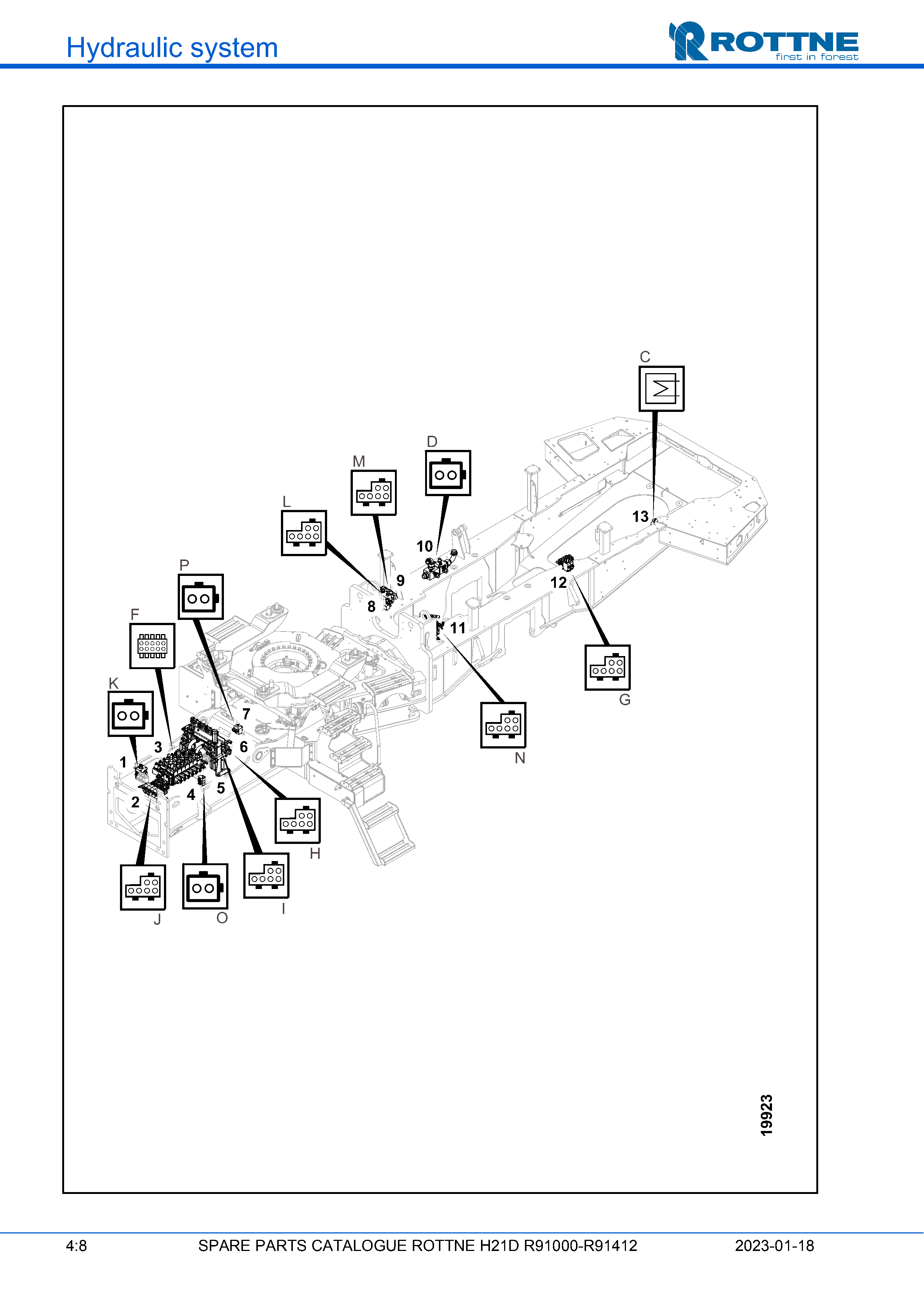

Расположение компонентов

Поз. Кол-во Артикул Наименование
1 1 097-24805 Возвратная часть
2 1 127-0003 Блок клапанов СБ. 24V
3 1 097-0083 Распределитель K220LS-06-12869
5 1 127-0005 Шаровой клапан
6 1 127-0006 Блок клапанов
7 1 097-22831 Блок соединений
8 1 122-0007 Блок клапанов СБ. 24V
9 1 070-0113 Клапан СБ. 24V G6075
10 1 127-58875 Возвратный блок
11 1 114-0004 Блок клапанов в сборе
12 1 097-0028 Корпус клапана B10-4-6B
13 1 126-0008 РВД 1/4" L=1500
