Гидравлическая система

H11D Tier 4 Final

Расположение компонентов

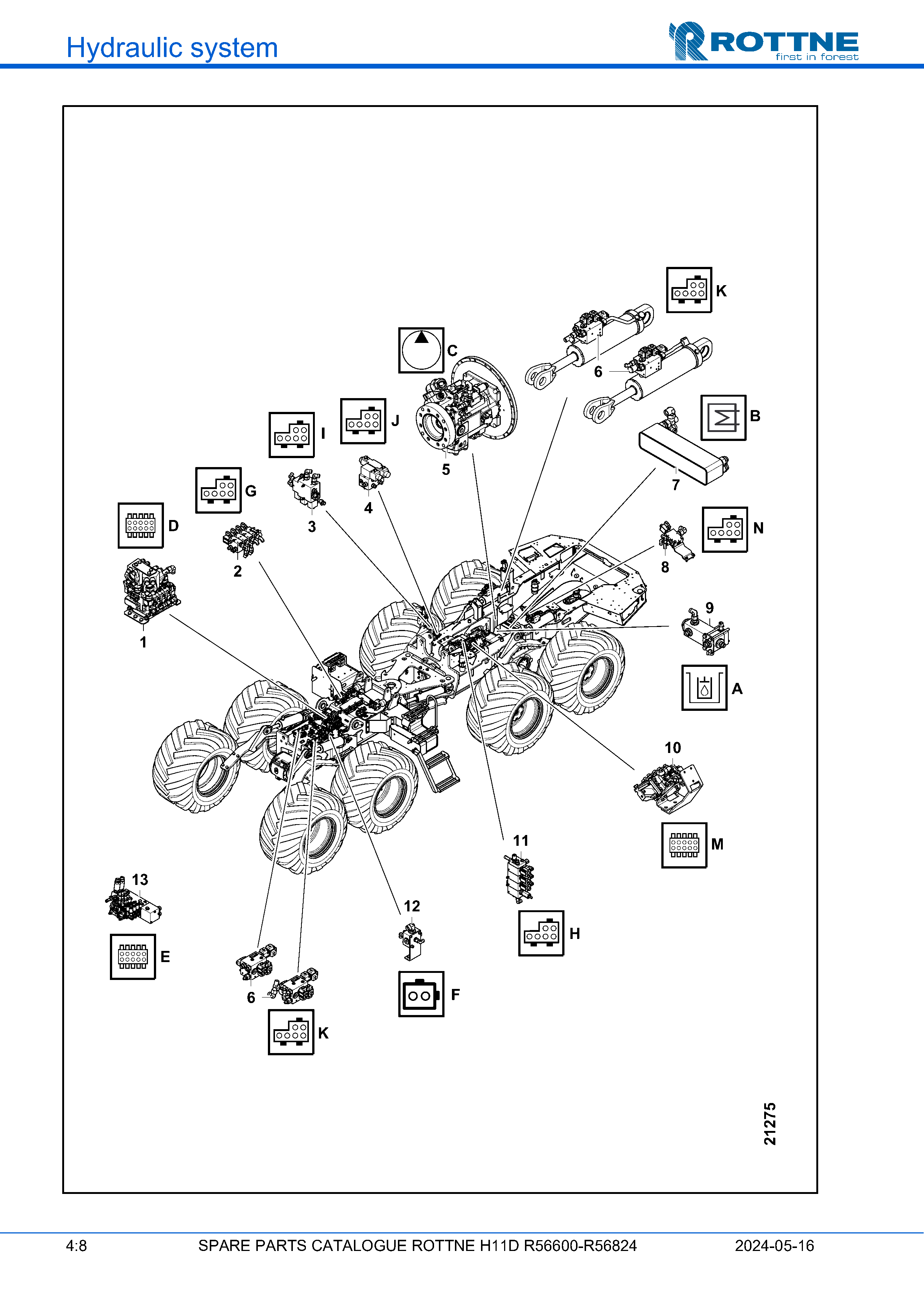

Расположение компонентов

Поз. Кол-во Артикул Наименование
1 1 122-0027 Распределитель L90LS-03-14146
2 2 122-0029 Блок клапанов СБ. 24V
3 1 122-0007 Блок клапанов СБ. 24V
4 1 070-0113 Клапан СБ. 24V G6075
5 1 122-0026 PUMP A11V O210
6 4 119-0003 Блок клапанов в сборе
7 1 106-0059 Радиатор (теплообменник) S615-
8 1 097-0028 Корпус клапана B10-4-6B
9 1 097-22374 Возвратная часть
10 1 122-0024 Клапан EHPS 80/8-2+OLS 320
11 1 127-0012 Блок клапанов в сборе
12 1 097-24805 Возвратная часть
13 1 122-0021 Распределитель L90LS-03-13662
