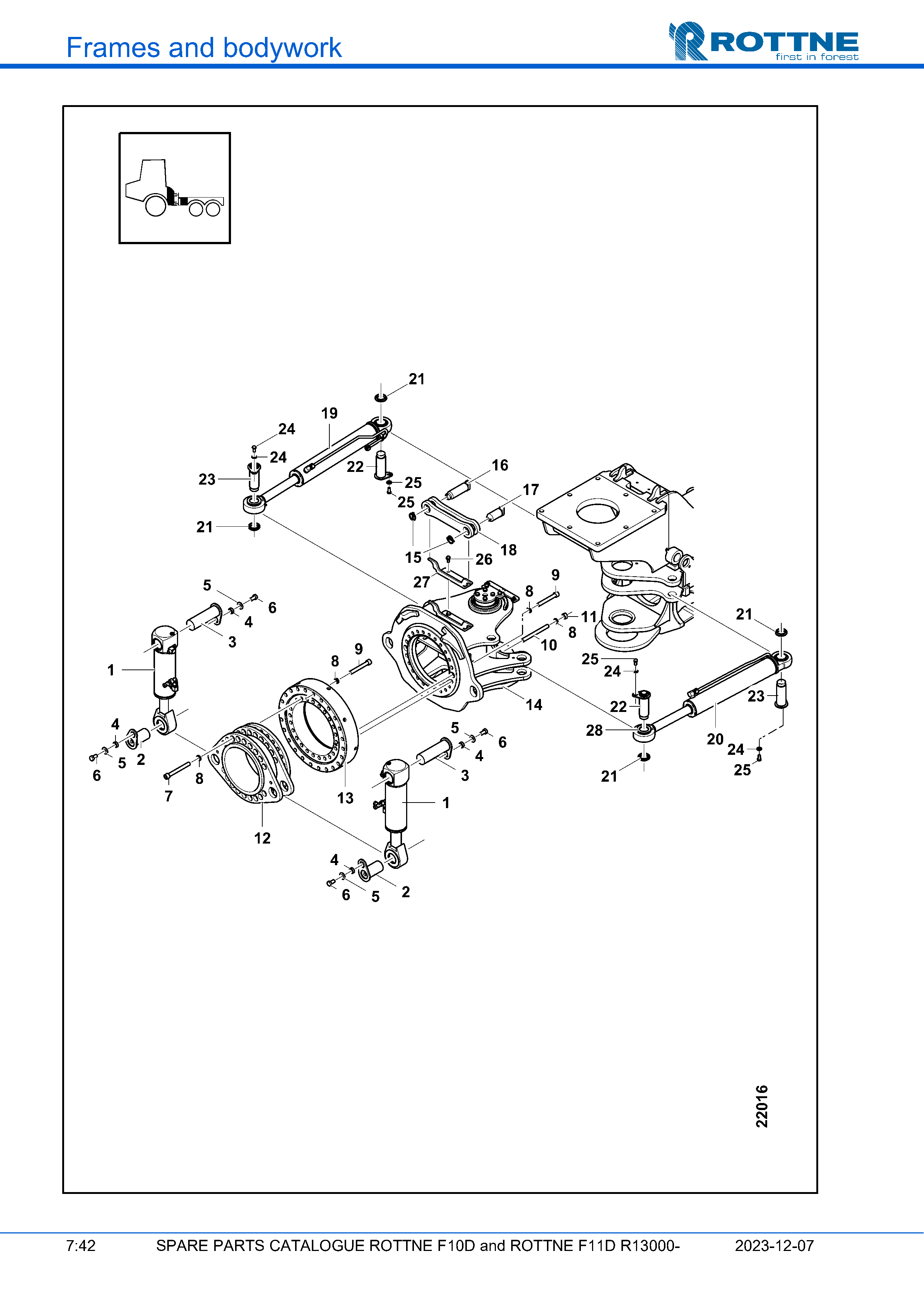

| 1 |
2 |
124-64383
|
Гидроцилиндр в сборе 100/56 L=457 |
| 2 |
2 |
124-50630
|
Вал Ø60 L=110 |
| 3 |
2 |
124-50625
|
Вал Ø60 L=193 |
| 4 |
4 |
112-35102
|
Проставка 30X16,6X8,8 |
| 5 |
4 |
620-4017
|
Защипная пластина 16 H=17 |
| 6 |
4 |
600-2269
|
Винт M6S 16 X 30 |
| 7 |
18 |
601-5327
|
Винт MC6S 18 X 160 12.9 |
| 8 |
48 |
010-0073
|
Шайба 19X29X4 HB450 |
| 9 |
26 |
601-5325
|
Винт MC6S 18 X 130 12.9 |
| 10 |
4 |
133-68572
|
133-68572 |
| 11 |
4 |
041-0167
|
Гайка M6M 18 10 |
| 12 |
1 |
133-68552
|
Соединительный элемент |
| 13 |
1 |
010-0074
|
Шариковый подшипник, поворотный |
| 14 |
1 |
133-63904
|
Соединительный элемент |
| 15 |
2 |
058-0067
|
Кольцо быстросъёмного штифта 4,5 мм |
| 16 |
1 |
100-24926
|
Вал |
| 17 |
1 |
100-24928
|
Вал |
| 18 |
1 |
120-44848
|
Шток защёлки сочленения |
| 19 |
1 |
133-66519
|
Гидроцилиндр в сборе 80/45 L=753,5 |
| 20 |
1 |
133-66608
|
Гидроцилиндр в сборе 80/45 L=753,5 |
| 21 |
4 |
646-0109
|
Стопорная гайка GUK 9 M45X1,5 |
| 22 |
2 |
133-70106
|
Вал Ø50 L=127 с маслением |
| 22 |
2 |
133-70134
|
Вал Ø50 L=127 |
| 24 |
4 |
620-5262
|
Стопорная шайба NORD.M12X25,4 |
| 25 |
4 |
600-2232
|
Винт M6S 12 X 25 |
| 26 |
2 |
607-1629
|
Винт |
| 27 |
1 |
133-68346
|
133-68346 |
| 28 |
2 |
133-66840
|
133-66840 |
